Elegantní konstrukce nového mostu přes Neckar u Benningen je dílem renomované stuttgartské architektonické kanceláře Leonhardt, Andrä und Partner, zabývající se mimo jiné projekcí nosných konstrukcí. Most dlouhý 195 m ve spojení s opěrnou stěnou dlouhou 107 m vytváří základ pro nový obchvat komunikace L 1138 s celkovou délkou 1,2 km mezi Freibergem a Marbachem. Od roku 2022 bude tato část sloužit pro odlehčení dopravy v obci Benningen a zároveň umožňovat opět provoz nákladní dopravy, která již z bezpečnostních důvodů nemohla využívat starý most. Investorem je spolková země Bádensko-Württembersko, zastoupená předsednictvem vlády Stuttgart (Baureferat West).
Skvělá výzva

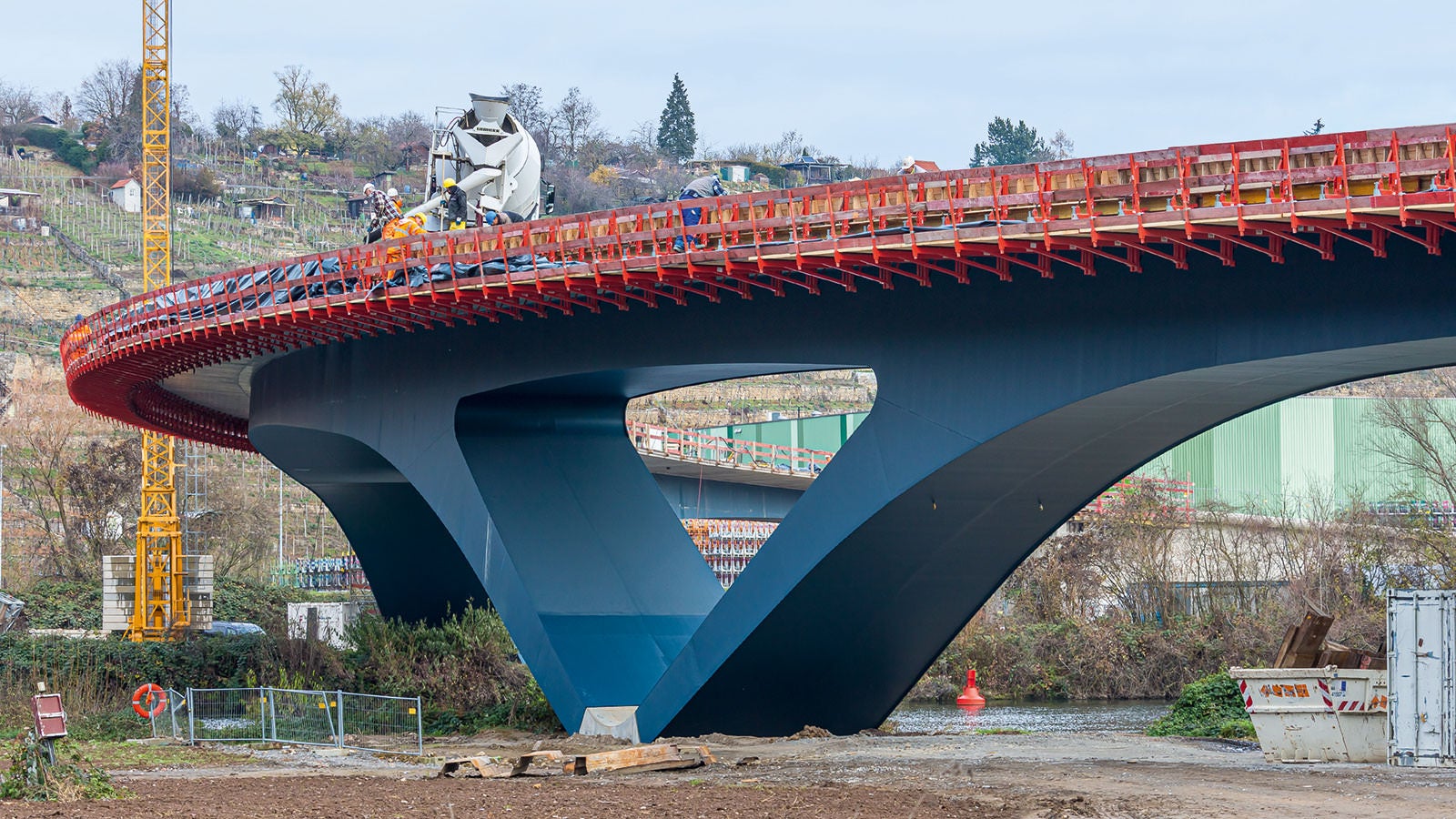

Nový most před Neckar je navržen a vybudován jako spřažená konstrukce s komorovým průřezem. Ocelová konstrukce je bez přechodů a monoliticky spojena s říčními pylony ve tvaru V. Elegantní rámový most s náběhy se harmonicky přizpůsobuje krajině s tradičními vinicemi. Jeho štíhlá konstrukce s minimální výškou 1,9 m uprostřed celkového rozpětí středního pole délky 86 m nad řekou, zachovává požadovaný průjezdný profil šířky 60 m a výšky 6,30 m pro vnitrozemskou lodní dopravu. Architektonicky a staticky náročná mostní konstrukce byla výzvou také pro realizaci stavby. Velmi úzké ocelové duté profily s šířkou pouze 4 m byly pevně svařeny a předem smontovány částečně již na břehu řeky Neckar a prostřední díl vážící 145 t byl usazen do koncové polohy s pomocí těžkého jeřábu. Vzhledem k zakřivení mostu ve dvou osách byla také výroba mostovky pro techniky velkou výzvou. Most přechází z půdorysného oblouku s poloměrem 125 m a je v podélném i příčném směru nakloněný až o 7,5 %. V poli nad řekou byla veškerá manipulace prováděna výhradně shora.
Přizpůsobené stavebnicové řešení
Praktický stavebnicový systém VARIOKIT od firmy PERI je zaměřen na umožnění vytvoření vhodných řešení pro velkou část požadavků týkajících se inženýrských staveb. Důležité přitom je pokrýt co největší část těch nejrůznějších požadavků v tunelovém, mostním a všeobecném inženýrském stavitelství pronajímatelnými základními a systémovými díly. V kombinaci s dalšími službami ve fázi plánování i výstavby, prováděnými manažerem odbytu z PERI Stuttgart a technickým oddělením ve Weißenhornu, bylo pro benningerský most přes Neckar vypracováno společně s firmou Wolff & Müller Ingenieurbau GmbH projektové řešení přizpůsobené systému stavebnice PERI.
V prvním kroku umožnilo zavěšené, vykonzolované bednění VARIOKIT výstavbu mostovky rozdělenou do 11 úseků po 15-20 m v pravidelném týdenním taktu. Následné vybetonování říms mostovky bylo prováděno s pomocí římsových konzol VARIOKIT.
Mostovka s vyložením téměř 4 m

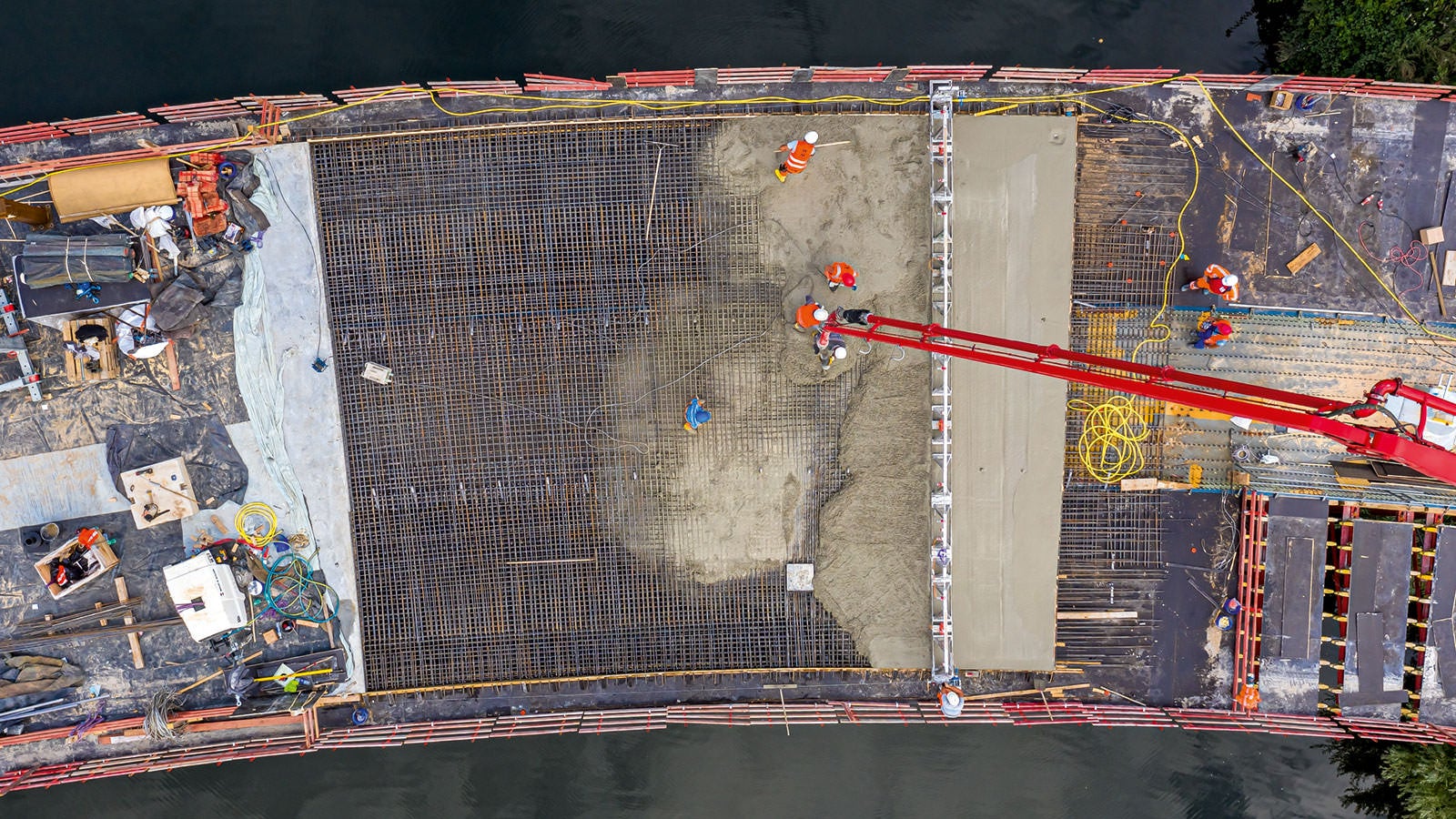

Pro výstavbu až 45 cm silné spřažené betonové desky mostovky byla využita bednicí konzola pro spřažené mostní konstrukce VARIOKIT VCB. Přes enormně velké oboustranné vyložení 3,95 m mohly být práce prováděny s rozestupem konzol 90 cm. Další velkou výhodou bylo, že bylo možné systémové řešení VARIOKIT přizpůsobit dané situaci na stavbě vějířovitě prostřednictvím dvou různých variant zavěšení. V úseku nad zemí mohlo být zavěšení po betonáži a vytvrdnutí betonu uvolněno zespodu. U betonářských záběrů nad vodou bylo zavěšení provedeno tak, aby mohly být lávky uvolněny shora a s pomocí jeřábu přemístěny. V obou případech byl svršek mostovky volně přístupný, závěs z táhel v jedné rovině s horním okrajem betonu zabránil nedokonalostem a umožnil nasazením vibračních lišt velmi rychlou betonáž. „195 m dlouhá mostovka byla dokončena v rekordním čase za pouhých 12 týdnů“, shrnul stavbyvedoucí Hüseyin Aktas, zástupce týmu firmy Wolff & Müller.
Vyvrcholení stavby: mostní římsa

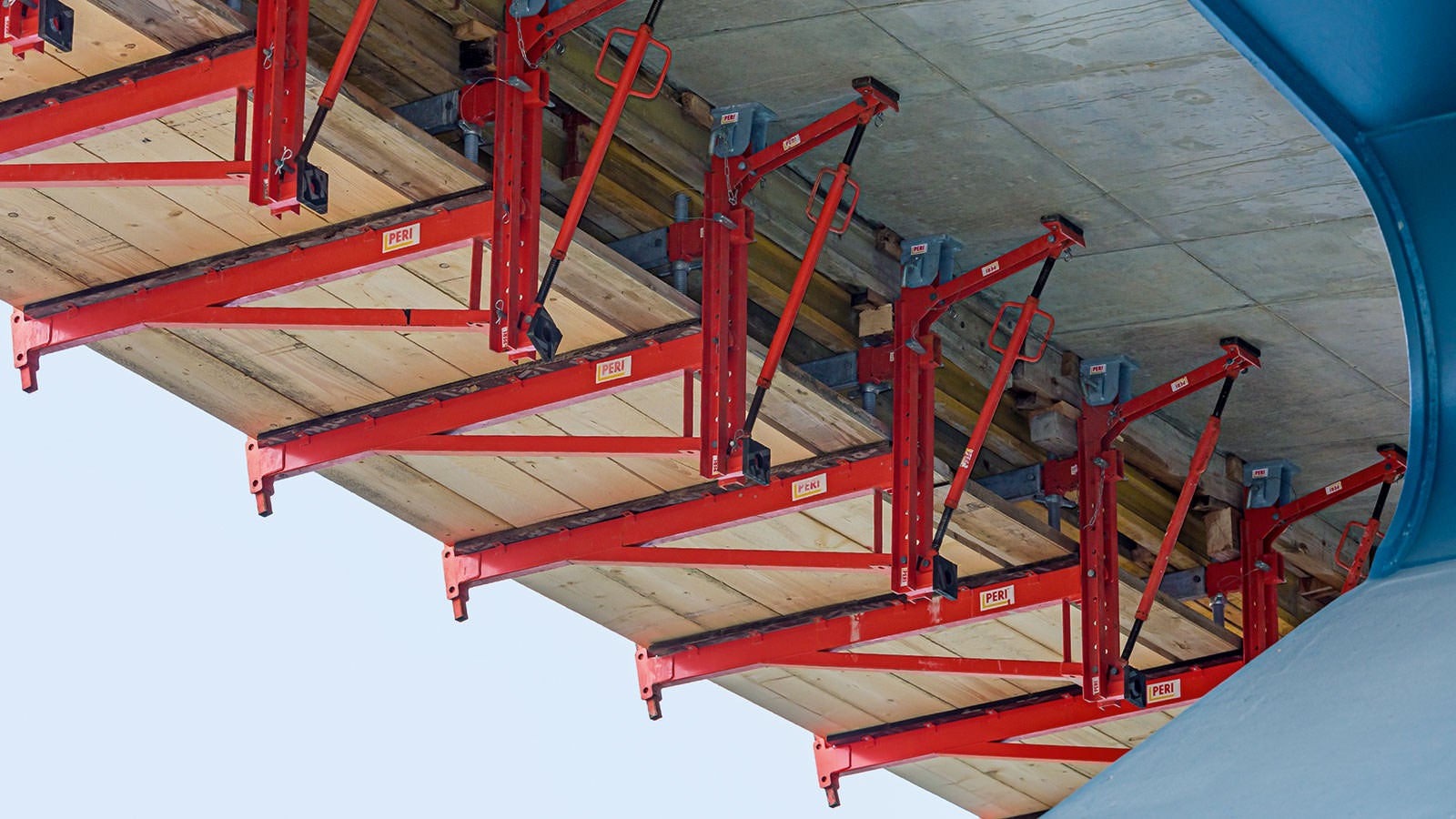

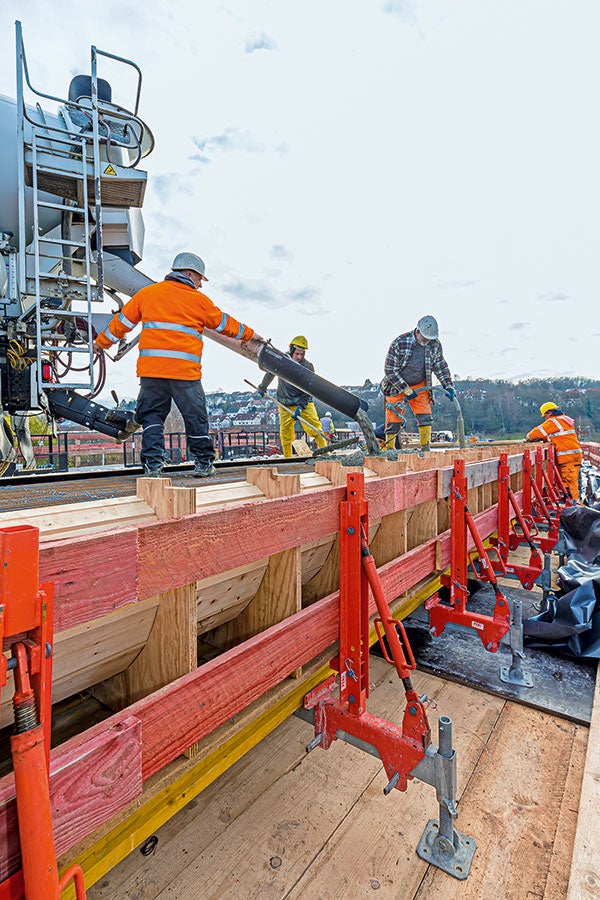

Snadno nastavitelná římsová konzola VARIOKIT VGK byla pro římsy mostu přes Neckar, s délkou téměř 200 m, tím nejhospodárnějším řešením a umožnila zároveň bezpečnou a efektivní práci. Vzhledem k ukotvení lávek ke spodní straně mostu mohly být všechny práce na desce mostovky prováděny bez omezení. Neprostupná podlaha lávek zajistila dostatečnou ochranu pro lodě, plující po řece i trénující veslaře v jejich lodích. Samostatná sestava bednění VGK mohla být plynule a bez problémů přizpůsobena požadovanému tvaru říms.
